Anhänger (1 achs.) für Munition (Sd. Ah. 31) &
Anhänger (1 achs.) für Munition (7,5 cm StuK 40) (Sd. Ah. 31/1)





SdAh_31_125_ID_Neg_HE

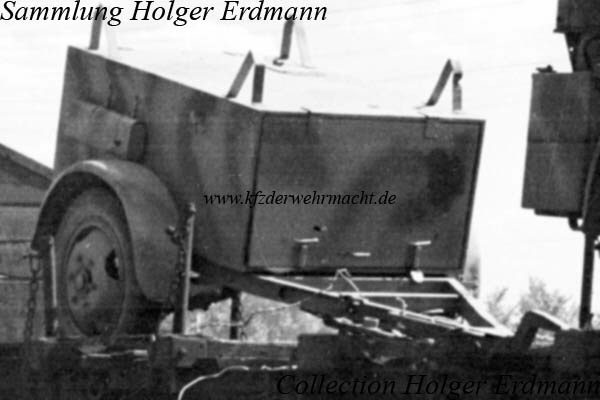

Der Geschlossene Aufbau für Munition auf Anhängerfahrgestell (1 achs.) 900 kg (Sd. Ah. 31) wurde vermutlich 1941 entwickelt und Anfang 1942 eingeführt. Primär diente er zum Transport der 7,5 cm Munition der Pak 40 und Pak 41.











SdAh_31_Terlisten_via_Hoppe_02





Der Geschlossene Aufbau für Munition der 7,5 cm Sturmkanone 40 auf Anhängerfahrgestell (1 achs.) 900 kg (Sd. Ah. 31/1) diente dagegen nur zum Transport der Munition der 7,5 cm Sturmkanone 40, von der 64 Granatpatronen ohne Packgefäß befördert werden konnten. Äußerlich war er identisch mit dem Sd. Ah. 31.











SdAh_31_D691-22





Diese Abbildung eines Sd. Ah. 31 stammt aus der D 691/22 (Gerätebeschreibung und Beladeplan). Nach dem Beladeplan konnte im Sd. Ah. 31 auch die Munition verschiedener anderer Geschütze und Granatwerfer transportiert werden. 1: Verschlüsse für vordere Klappe, 2: Vordere Klappe, 3: Anschlagbügel für vordere Klappe, 4: Kasten, 5: Anschlagbügel für hintere Klappe & 7: Spatenhalter.











- - - - - - - - - - - - - - -
