Feldhaubitz-Munitionswagen 98 (Af. 4)
|
|
|
|
|
|
|
|
Der Feldhaubitz-Munitionswagen 98 wurde 1898 zum Transport der Munition der 10,5 cm leichten Feldhaubitze 1898 eingeführt. Die ursprüngliche Ausführung hatte auf dem Wagenkasten ein Gepäckgitter. In dieser Kombination waren einzelne Feldhaubitz-Munitionswagen 98 noch in den 1930er Jahren Im Einsatz. (Abbildung aus: Handbuch für Heerestaktik Teil 2)
|
|
|
|
|
|
|
|
|
|
|
|

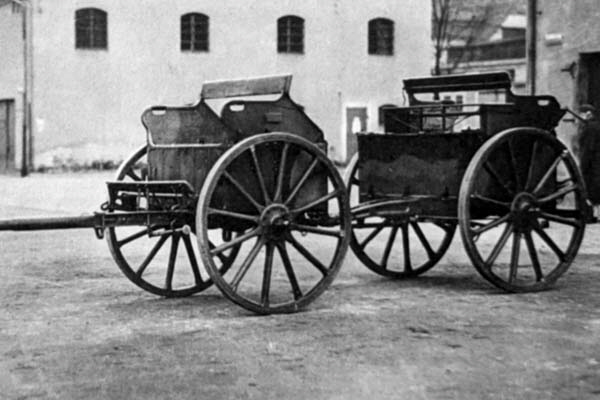

Später wurde mit dem Feldhaubitz-Munitionswagen 98 (Af. 4) auch die Munition der 10,5 cm leichten Feldhaubitze 16 und 18 befördert. Die Bezeichnung Af. 4 wurde Ende der 1920er Jahre zugewiesen. Das Af. 4 bestand aus einem Vorderwagen (rechts), der identisch mit der Feldhaubitzprotze 98 war, und einem Munitionshinterwagen 98 (links).
|
|
|
|
|
|
|
|
|
|
|
|

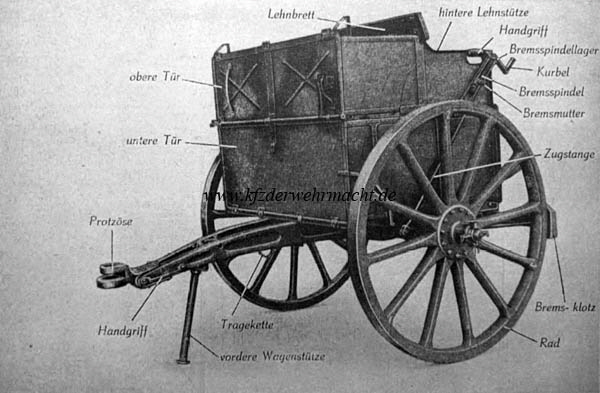

Die Vorderseite des Munitionshinterwagens 98. Vermutlich in den 1930er Jahren wurde ein Zusatzkasten an Stelle des Gepäckgitters aufgesetzt. Fahrzeuge, die durch Umbau entstanden, wurden als Ausführung A bezeichnet, Fahrzeuge aus der Neufertigung als Ausführung B. Beachte die geschlossenen Türen zum Wagenkasten. (Abbildung aus H.Dv. 446/2)
|
|
|
|
|
|
|
|
|
|
|
|

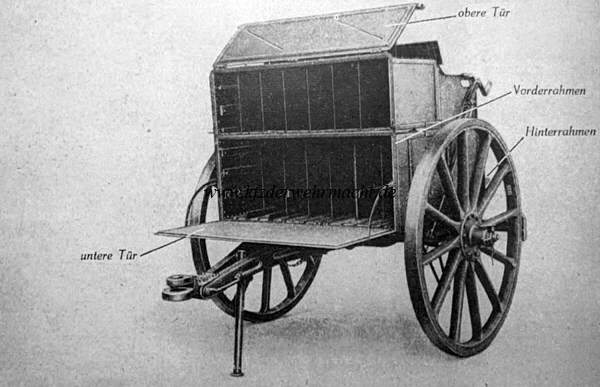

Die Vorderseite des Munitionshinterwagens 98 mit Zusatzkasten. Beachte die offenen Türen zum Wagenkasten und die einzelnen Munitionsfächer. Insgesammt konnten im Af. 4 nun 60 Schuss Munition mitgeführt werden. (Abbildung aus H.Dv. 446/2)
|
|
|
|
|
|
|
|
|
|
|
|

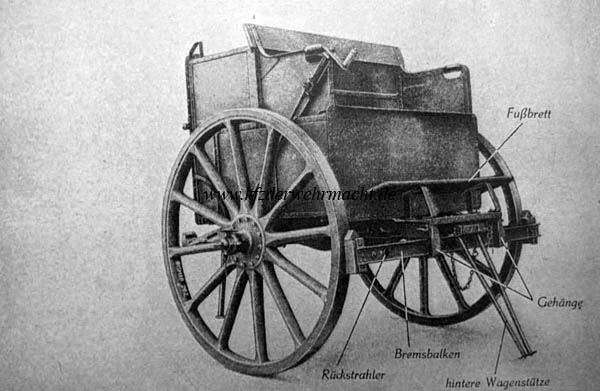

Die Hinterseite des Munitionshinterwagens 98. Beachte die Sitzmöglichkeiten und das Fußbrett. (Abbildung aus H.Dv. 446/2)
|
|
|
|
|
|
|
|
- - - - - - - - - - - - - - -
|
|
|
|
|
|
|
|
