Anhänger (1-achs.) für schweren Ladungswerfer





Ah_für_sLdW_D526-1

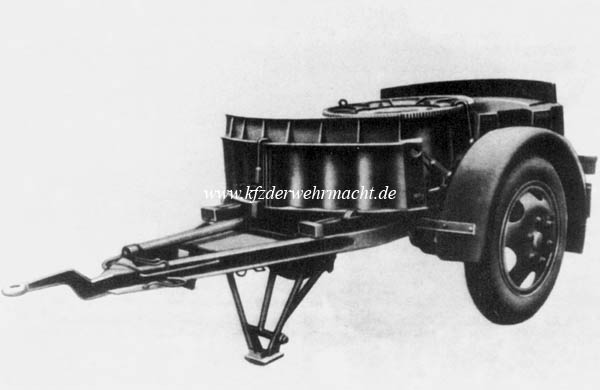

Um den 38 cm schweren Ladungswerfer, der ein Gefechtsgewicht von etwa 1.600 kg aufwies, beweglich zu machen, musste dieser in drei Lasten zerlegt werden. Im Bild ist der Anhänger 1 mit den Teilen der Bettung zu sehen. (Abbildung aus D 526/1)











Anh_1_ohne_Gerät_D526-1

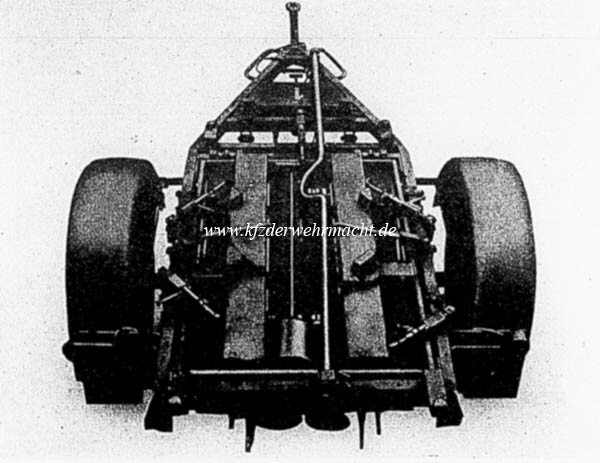

Der Anhänger 1 ohne Gerät oder Munition. (Abbildung aus D 526/1)











MunAh_für_sLdW_D526-1

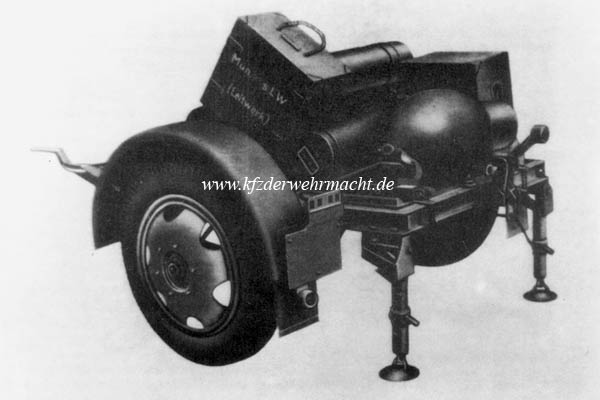

Der Anhänger 1 mit verlasteter Munition. (Abbildung aus D 526/1)











Anh_2_mit_Gerät_D526-1

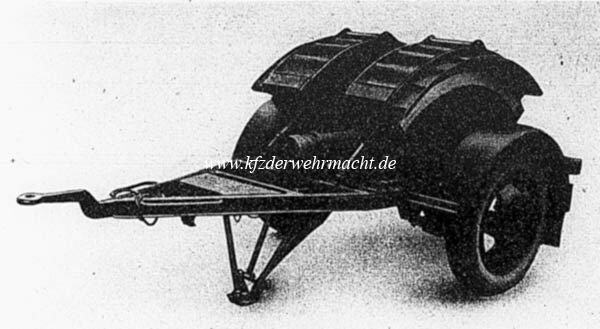

Mit dem Anhänger 2 wurden weitere Teile der Bettung transportiert. (Abbildung aus D 526/1)











Anh_2_mit_Mun_D526-1

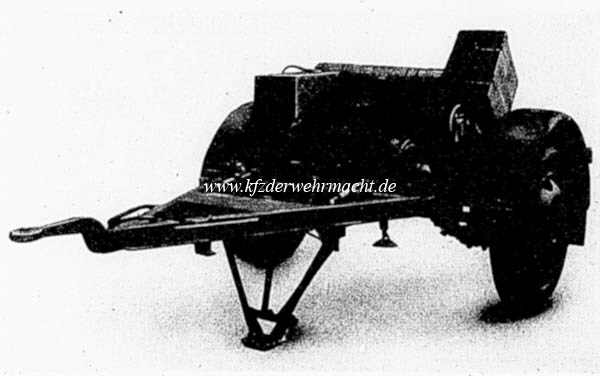

Der Anhänger 2 mit verlasteter Munition. (Abbildung aus D 526/1)











Anh_3_mit_Gerät_D526-1

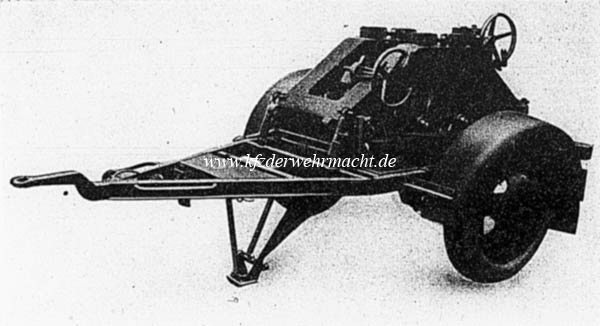

Auf dem Anhänger 3 wurde die dreiteilige Lafette befördert. Alle drei Anhänger waren auf dem Anhängerfahrgestell (1 achs.) 900 kg aufgebaut. (Abbildung aus D 526/1)











Anh_3_mit_Mun_D526-1

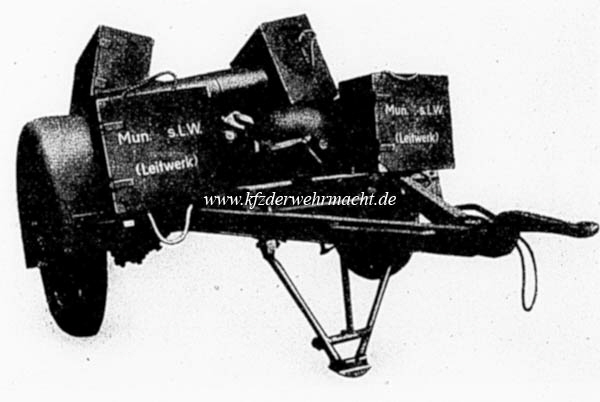

Der Anhänger 3 mit verlasteter Munition. (Abbildung aus D 526/1)











- - - - - - - - - - - - - - -
